您的位置: 首页>>产品展示>>沥青料系列

联系我们contact us
咨询热线400-828-1239 15045102632

江苏西尔玛道路环保材料有限公司
邮箱:jsxierma@xierma.cn
联系方式:0515-88872199

北京西尔玛道路养护材料有限公司
联系方式:010-60591147

上海西尔玛道路养护工程有限公司
联系方式:021-57609992 18616802665


沥青料系列

MS沥青基浓缩封面料

作者: 点击:4962  发布日期:2019年09月21日

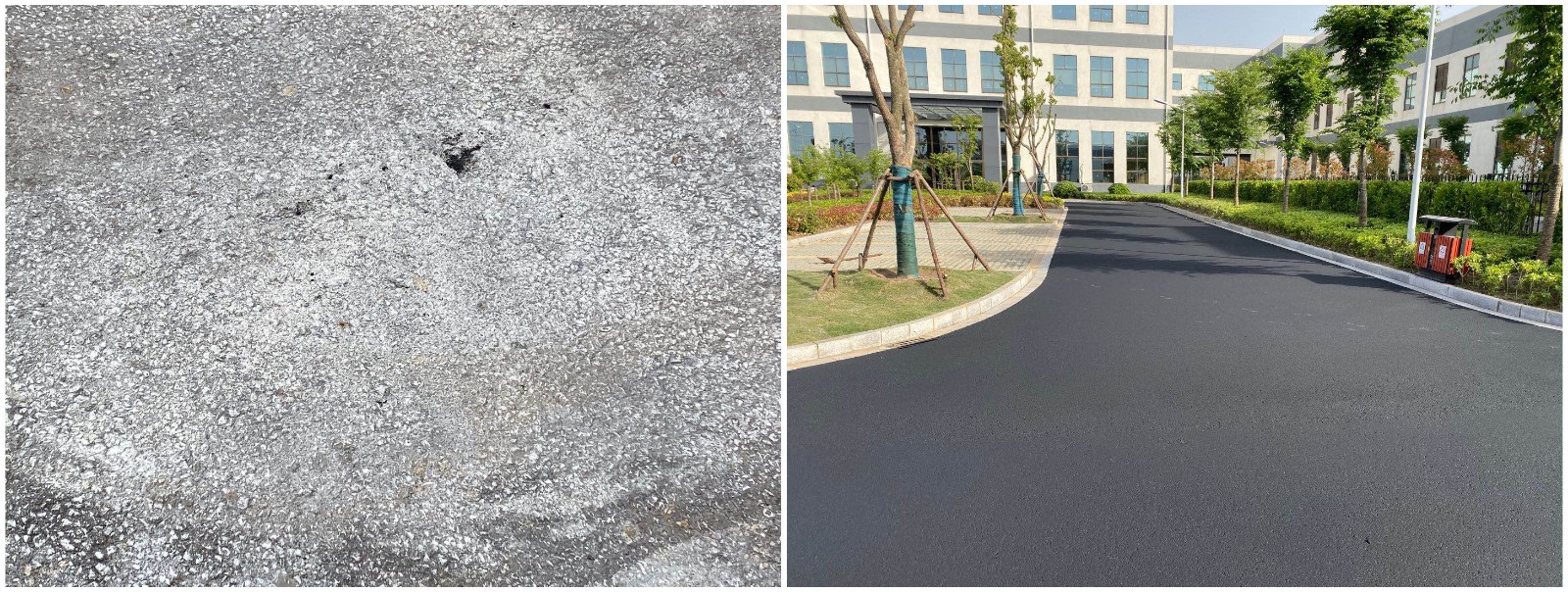

MS沥青基浓缩封面料(简称MS浓缩料)是一种矿物质沥青乳化物, MS沥青基浓缩封面料与水、添加剂和骨料(通常为细砂)按照一定比例混合施用于沥青路面表层,主要用于保护和美化沥青路面,延长路面使用寿命。适用于各等级沥青路面包括机场、行车道、街道、停车场、商场等。1.  产品概述

MS沥青基浓缩封面料(简称MS浓缩料)是由特种沥青、表面活化剂、优质

陶土矿物等经过特殊生产工艺制成的具有超强粘结能力和耐久性的环保型封面料。

基本用途:适用于保护和美化各等级沥青路面,如停车场、飞机场、车行道、商场、道路等。

包装:250公斤,25公斤;

颜色:干透后呈深黑色;

限制:施工时及施工后24小时内气温不得低于10℃。


2.产品技术指标

MS沥青基浓缩封面料符合 ASTM D-2939(美国材料实验协会)的技术指标。

环保材料:MS沥青基浓缩封面料不含石棉,是一种对环境无害的水基封面料,每升含有机挥发物(VOC)小于10克。

物理/化学特性:MS沥青基浓缩封面料是高质量路面封面料,经检测符合ASTM D140ASTM D466ASTM B117ASTM D529ASTM D2939ASTM D244标准(见下表)。







技术指标检测结果



检测

指标

结果

材料

材料必须均匀一致,经中度搅拌后无分层和结块产生

通过

化学和物理分析

固含量%

非挥发物质的灰分%

25摄氏度时比重



54-64

30-60

最少1.18



通过

通过

通过

干透时间

最多8小时

通过

粘结性和防水性

不渗透不丧失粘结

通过

耐热性

无凸起和凹陷

通过

柔韧性

无裂缝和剥落

通过

抗撞击性

无碎裂、剥落或开裂

通过



3.施工方式

表面必须清洁无污物,松动物质及尘土应清理干净,所需维修之处需用适当的热或冷沥青混和料予以修复,裂缝要用西尔玛热注或冷注裂缝填料修补,并用西尔玛PetroSealPrepSeal处理所有的污油、油斑或油点。

施工方法:MS沥青封面料既可以用压力喷洒设备施用,也可以用自刮式设备施用。压力喷洒设备需要能够喷洒含有砂子的封面料,并具有连续搅拌能力以保持施工过程中封面料均匀一致。自刮式设备至少要具备2个刮刷(一前一后)以保证封面料均匀分布并渗入沥青路面之内。在某些不适宜使用机械设备的区域可以用手工刮刷施工。

配比方法:为达到效果,MS沥青基浓缩封面料要遵循下列配比方法(为方便计算,以100公斤为例)

           MS浓缩料..............100 Kg

               ..................18 Kg

             TopTuff添加剂..........1.6 Kg

          砂子(4070目).......45 Kg

【注】以上是常用的配合比例,为了达到理想的施工稠度,加水量可在设计配合比例的基础上进行微调整。由于路面条件之不同可以采用其它的配合比例及采用其它的添加剂,但必须加兑砂子。

施用量:为达到效果并增强耐久性,需施用两层配比适当的MS沥青基浓缩封面料。在交通高流量区域,如出入口、行车道等,可以施用第三层MS沥青基浓缩封面料。

涂布率:经过适当的配比(MS浓缩料、水、砂子、添加剂), 混合料涂布率为0.66-0.84公斤/平方米单层,1公斤MS浓缩料,可涂布约1.96-2.35平方米单层。

涂布率:用于特殊区域时,MS沥青基浓缩封面料的涂布率如下:经过适当的配比及施用,1公斤MS沥青基浓缩封面料,可涂布约2.05-2.45平方米单层。【注】涂布率因路面条件不同而异。

施工注意事项:施工时及施工后路面及周围温度不得低于10℃。新铺设的沥青路面在理想的气候条件下(21℃),至少需经过四周的养生。

存放在儿童不易触及的地方。存储时注意防冻。
